Kontroler Lotu SPRacingF3EVO korzysta z zaawansowanych technologii procesorów, czujników i oprogramowania aby twój dron latał tak dobrze jak to tylko mozliwe. SPRacingF3EVO + oprogramowanie Cleanflight pozwala na precyzyjne latanie niezbędne w wyścigach FPV.
Cechy produktu:
Procesor nowej generacji
SPRacingF3EVO ma ARM Cortex-M4 72MHz CPU z koprocesora matematycznego (FPU) do wydajnych obliczeń lotu, który pobiera zrobić więcej w krótszym czasie.
Loop time do ~ 2 razy szybciej niż poprzednie wersje bazowane na STM32F1.
Połączenie czujnika SPI
Czujniki żyroskop i akcelerometr są podłączone do szybkiej magistrali SPI. Umożliwia to oprogramowanie, aby uzyskać więcej danych, jeszcze szybciej, aby pomóc ustabilizować swój model jeszcze lepiej.
Micro SD
SPRacingF3EVO jest pierwszym i jedynym kontrolerem standardowych wymiarów dedykowanym pod Cleanflight, który obsługuje gniazdo kart microSD do logowania. Obsługuje microSD / SDHC do 32GB.
USB
Gniazdo USB do konfiguracji kontrolera lotu i konfiguracji ESC BlHeli RSG.
Gniazdo USB nie jest dzielone z któregokolwiek z 3 portów szeregowych. Koniec z odłączaniem OSD podczas konfigurowania
Konfiguracja
SPRacingF3EVO korzysta z Cleanflight, który może być konfigurowany do własnych porzeb za pomocą graficznego infterfejsu użytkownika na różnych platformach (Windows / OSX / Linux).
Mały i lekki
SPRacingF3EVO posiada standardowe wymiary 36x36mm, otwory montażowe 30.5mm na grubym PCB dla trwałosci.
Obsługa wieżowych połączeń
SPRacingF3EVO można używać jako wieżową konstrukcję. Połącz OSD lub WPB bezpośrednio pod płytką - super schludna i ładwa instalacja.
Dodatkowo większa trwałość w przypadku kraksy.
Wsparcie odbiornik Broad RC
Obsługuje SBus, SumH, SumD, Spektrum1024 / 2048, XBus, PPM. Nie wymaga zewnętrznych falowników (wbudowane), odbiornik zasilany przez akumulator lotu lub USB dla łatwej konfiguracji.
Porty dedykowane do PPM / SBus / SumH / etc do łatwego połączenia. Gniazdo plug and play dla odbiornika Spektrum Satellite.
Programowalne diody
Wyjście dla wzorów wielokolorowych taśm LED - line-of-sight idealne do wyścigów FPV, pływające orientacji i nocnego latania.
OneShot ESC
Pełne wsparcie dla Oneshot RSG do łatwego strojenia PID.
Monitoring baterii
Wbudowane monitorowanie napięcia baterii, wejście dla dodatkowego monitorowania prądu.
I2C Port
Portu I2C zawsze zasilany, idealne dla zewnętrznych czujników lub zawsze włączonych OLED.
Buzzer
Port Buzzer dla dźwiękowych ostrzeżeń i powiadomień.
Dane techniczne:
- Płyta montażowa 36x36mm z otworami 30.5mm
- Waga: ~ 5 g
- STM32F303 CPU 72MHz inc FPU
- Gniazdo kart MicroSD (SD / SDHC, do 32GB)
- MPU9250 akcelerometr / żyroskop / kompas (podłączony przez SPI)
- BMP280 barometr
- Gniazdo MicroUSB do konfiguracji i programowania ESC
- 3 diody LED do 5V, 3V oraz status (zielony, niebieski, czerwony)
- z pinami prostymi i prostokątnymi.
- 8x 3pin przemyślane otwory pod nagłówkami styków dla połączeń ESC / Servo
- 1x 2PIN przemyślane otwory pod nagłówkami styków dla UART1 RX / TX
- 1x 6pin przemyślane otwory pod nagłówkami styków dla UART2 / PPM / Telemetria / LiPo (do standardowych SerialRX / SBus / PPM ołowiu)
- 1x 4pin przemyślane otwory pod nagłówkami styków dla UART3
- 1x 6pin przemyślane otwory pod nagłówkami styków dla IR LED / LED Strip, RSSI, bieżące monitorowanie i połączenia Brzęczyk
- 1x 3pin przemyślane otwory na złącza JST-ZH dla odbiorników Spektrum Satellite (złącze w zestawie).
- 1x 4pin góry zamontowane gniazdo JST-SH przez I2C
- 1x 4pin góry zamontowane gniazdo JST-SH na UART2 / PPM
- montowane 1x 4pin dole gniazdo JST-SH do SWD debugowania
- 1x 2PIN przemyślane otwory BOOT
W zestawie:

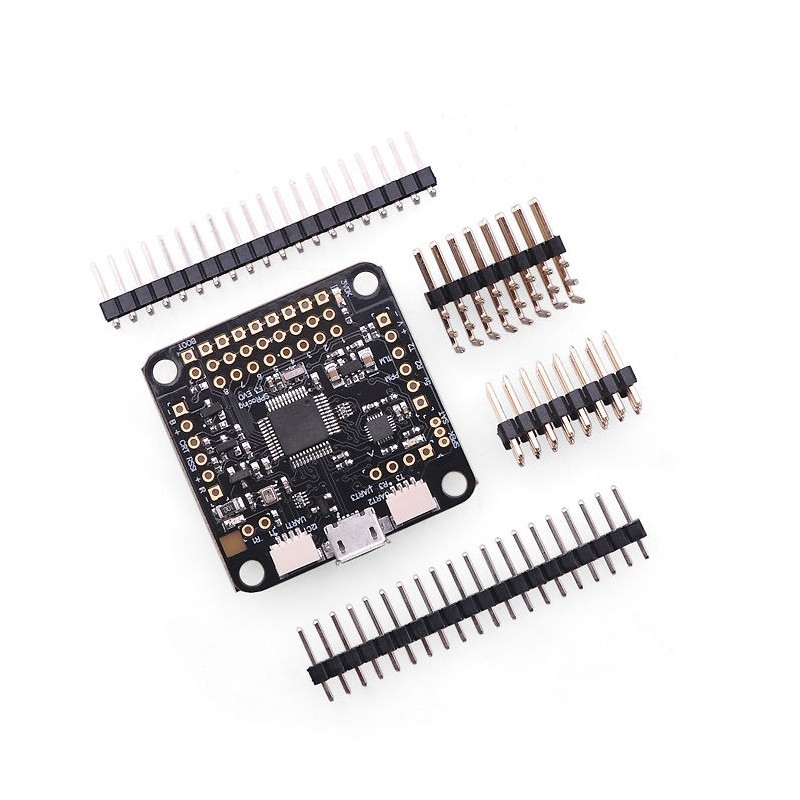

- SP Racing F3 EVO Flight Controller
- Piny (do zalutowania) i przewody
Funkcje Cleanflight:
- SPRacingF3 pracuje na Cleanflight i jest konfigurowany za pomocą Cleanflight Configurator. Ma wiele świetnych funkcji, np:
- 3 podstawowe tryby lotu: Akrobatyczny, kąt i horyzont
- Obszerna kontrola i konfiguracja przełącznika
- Wsparcie telemetrii (HoTT, FrSky, SmartPort itp)
- Monitoring baterii i ostrzeżenia
- Monitorowanie siły sygnału (RSSI)
- System Failsafe
- Tryb wstrzymania Altitude
- Nagłówek trybu wstrzymania
- Konfigurowalne kolory LED
- Wsparcie telefoniczne Android (przez EZ-GUI GCS)
